一文读懂企业云平台车联网系统｜物流车辆监控、车队管理全解析
车联网系统是一款聚焦物流运输车辆监控场景，依托智能手机、车联网终端、GIS及GPS技术，借助移动通讯网络搭建的信息服务载体，核心实现人车、人与呼叫中心的双向交互，致力于达成运输车辆全流程无死角监控与风险管控目标。引入车联网技术对物流车队进行管理，可实现车队统筹管控、货物实时追踪等数据分析功能，帮助用户快速、详细掌握单辆车或特定区域内所有车辆的运行动态与分析结果。
鉴于车载终端产生的海量数据需实时传输，架构设计的核心诉求在于保障高可用性与高并发处理能力。平台采用C/S架构模式，运用高性能的C语言及C++语言进行开发，将数据划分为关系型与非关系型两大类，其中非关系型数据采用结构化存储方式进行管理。架构设计遵循SOA理念，通过WebService技术实现与其他平台的数据互通，同时为后续适配各类不同车载终端预留了扩展空间。

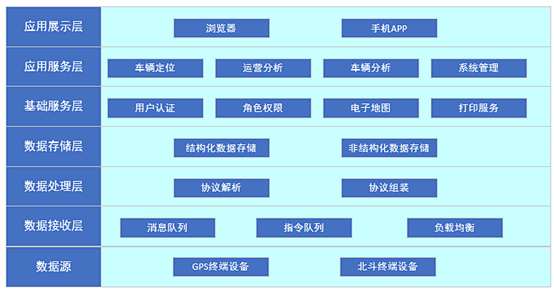

车联网系统架构分层解析
1. 数据接收层
数据接收层的核心职责是接收车载终端上传的各类数据，同时向终端下发相关指令与数据，构建起双向通信链路。该层支持多种数据接入方式，包括终端直接连接、短信指令下发等多种形式。当终端成功接收数据后，会将其录入系统消息队列；与此同时，该层还需处理系统向终端下发的各类指令与数据，若终端直连出现异常，可通过短信渠道完成指令的传递。
2. 数据处理层
数据处理层主要负责从系统消息队列中提取车载终端传输的数据，完成协议解析与数据整理工作后，将其分类存入对应数据库。该层配备两个独立数据库，分别为关系型数据库与非结构化数据库：关系型数据库用于存储基础关系数据、业务运营数据及地理空间数据；非结构化数据库则专门存储视频、图片、车辆轨迹等非结构化数据。
3. 基础服务层
基础服务层作为支撑核心，主要为应用服务层提供各类公共组件与基础服务，涵盖报表打印、角色权限管控、多媒体处理、电子地图服务及系统运维管理等功能。该层采用独立开发与升级模式，确保接口的稳定性、延续性，为后续功能扩展提供保障。
4. 应用服务层
应用服务层聚焦业务管理核心，不仅提供共享数据接口，还实现了统一身份认证功能，保障系统访问的安全性。同时，该层涵盖各类监控操作、数据查询、统计分析等多元化功能，满足用户的核心业务需求。
5. 应用展示层

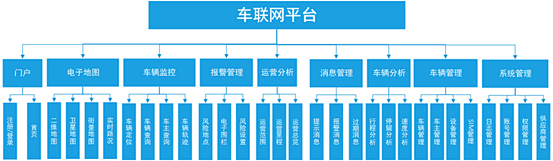

应用展示层为用户提供多终端访问入口，包括浏览器端、手机APP等多种界面形式，适配不同用户使用各类设备进行管理与查看的需求，具体包含以下八大功能模块：
（1）门户模块
门户模块主要提供各类公共信息展示与用户登录入口，包括渠道加盟介绍页面（便于用户了解平台渠道加盟相关详情）、合作伙伴展示页面（呈现平台合作方相关信息）、“关于我们”页面（包含企业简介、平台概况、联系方式等内容），以及用户登录界面，用户输入用户名与密码后，即可完成系统登录操作。
（2）电子地图模块
电子地图模块支持用户自由切换地图显示模式，可在二维地图、卫星地图、实景地图三种模式间灵活切换，清晰呈现车辆实时位置；同时支持地图拖动操作，实现360度全方位查看，此外还具备实时路况查询功能，为用户提供精准的道路通行信息。
（3）车辆监控模块
车辆监控模块为用户提供所属车辆的全面概况，包括车辆总数、累计行驶里程、车辆分布范围等基础信息，同时通过统计图表直观展示车辆实时位置、运行状态、信息同步情况及设备运行状况，帮助用户快速掌握车辆整体运行态势。
（4）车辆管理模块
车辆管理模块支持用户对自身账户下的车主信息、车辆详情及相关设备进行查询、编辑等操作；用户可通过该模块查看特定车主名下的全部车辆信息，同时获取车辆最后一次定位的空间位置详情。
（5）车辆分析模块
车辆分析模块为用户呈现自身账户下车辆的运行分析数据，涵盖车辆运行分析、停留情况分析、速度变化分析等内容，以统计图表及报表形式直观展示。用户可通过该模块查看车辆具体运行状况，包括常驻城市、常驻地、常驻点位、平均时速、最高时速、车辆使用率、累计行驶里程及行驶时长等信息，同时支持查询单个车辆或特定区域内所有车辆的运行分析详情，助力用户快速、全面掌握车辆运行动态。
（6）运营分析模块
运营分析模块为用户提供自身账户下车辆的运营全景数据，包括运营总览、运营覆盖范围、累计运营里程、离线车辆统计等内容，以统计图表和报表形式呈现，帮助用户快速、详细掌握车辆整体运营状况。
（7）消息管理模块
消息管理模块用于展示用户自身账户下与车辆相关的各类消息，涵盖提示消息、报警消息、过期消息等不同类型。用户可通过该模块查看每条消息的具体详情，包括消息类型、发送时间、消息内容，同时支持按特定时间段查询相关消息，方便用户快速、详细了解车辆相关的各类提示信息。
（8）系统管理模块
系统管理模块支持用户查看并维护自身账户下的子用户信息，同时可设置子用户可查看的关联车辆范围，此外还能查询系统相关操作日志，实现对子用户及车辆查看权限的精准管控与操作追溯。
